详细介绍






额定电流
600A
800A
1000A
1250A
标准型相线
HXPnR-H-600A
HXPnR-H-800A
HXPnR-H-1000A
HXPnR-H-1250A
标准型地线
HXPnR-H-600A
HXPnR-H-800A
HXPnR-H-1000A
HXPnR-H-1250A
耐热型
耐热
耐热
耐热
耐热
重量(kg)
14.00
16.00
20.00
22.00

   膨胀系统1.包括插入一根6米长的滑导线中的一级滑动部件 2.重叠在一起的铜条可以作为滑导线的接触面,而且可以保证导电的连续性。

   铜杆在滑套3中滑动,从而起到机械的导向作用和可靠电接触。
   最大间隙为200mm 每个膨胀系统由一导体护套4和一接口护套5给予保护。在接口护套的两端内扣装一端盖!

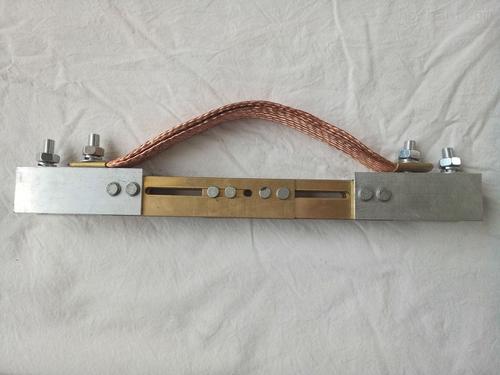

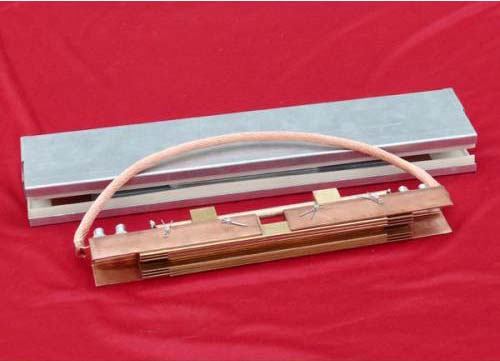

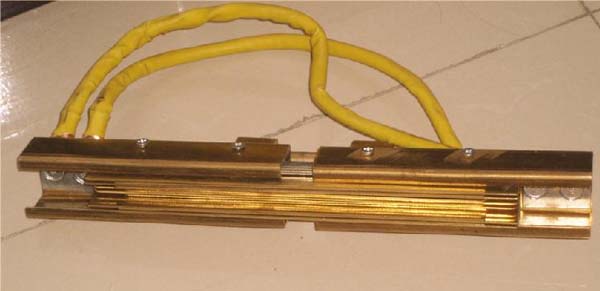

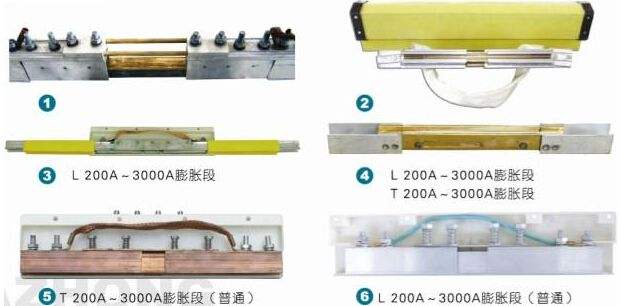

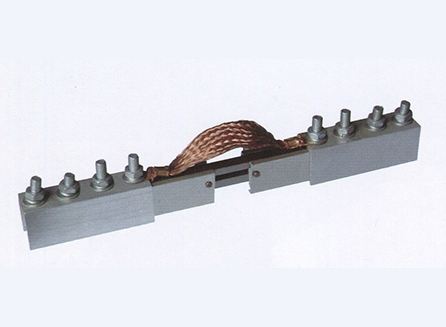

膨胀段原理分析与描述

  膨胀段是根据滑触线在不同温度环境工作的情况下,对滑触线在热胀冷缩时所产生的直线形变(型? 材挤压对顶)和冷缩时(型材收缩)而造成断电而设计的。它由两个可移动段与滑触线干线本体直截串联连接而成,其基本原理为:它由相对的静态滑片和动态滑片叠插组成一个与滑触线本体截面相吻合的过渡体,在滑触线环境温度变化时可自由地进行直线移动。由于静态滑片和动态滑片叠插后,无论怎样伸展与收缩,它都能够给集电器的电刷一个直线过渡的平面,从而克服了较早时期膨胀接头而带来的膨胀范围窄,集电器电刷跨越困难而造成断电,接触面变小而跳火等故障。由于静态滑片和动态滑片两端与滑线本体直截连接后,同时又设置两根滑动导杆将静态滑片和动态滑片穿插导向,因此,它具有良好的同轴度。与此同时,在静态滑片和动态滑片两端的上方还设置两根与滑接片相并联的软电缆,从而稳定和增加该膨胀段的载流量,使整个系统不致于因膨胀段的设置而影响整线额定载流量 .膨胀段的可伸缩范围可在 0~200mm之间调节,可以吸收滑线导轨本体材料为铝、铜,膨胀点距离150米/段、周边环境温度-40℃~+115℃时,所产生膨胀系数而引发的伸缩距离,并使集电器能顺畅通过而不影响其供电质量。
